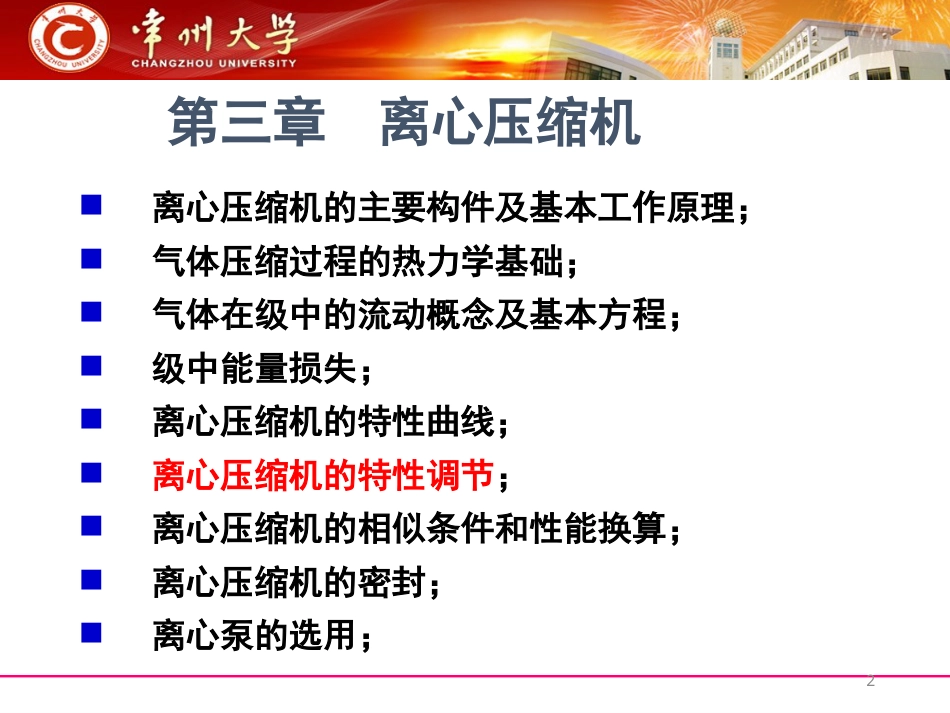

泵与压缩机油气储运工程系乐行楼44612离心压缩机的主要构件及基本工作原理；气体压缩过程的热力学基础；气体在级中的流动概念及基本方程；级中能量损失；离心压缩机的特性曲线；离心压缩机的特性调节；离心压缩机的相似条件和性能换算；离心压缩机的密封；离心泵的选用；第三章离心压缩机33.6离心压缩机的特性调节本节要求理解管网特性及离心压缩机工作点掌握离心压缩机的串联特性掌握离心压缩机的并联特性掌握离心压缩机的工况调节方法4管网特性曲线所谓管网：一般指与压缩机连接的进气管路、排气管路以及这些管路上的阀件和设备的总称。针对离心压缩机而言，其管网仅指压缩机排出端后的管线及其他装置（避开压缩机进气状态对管网分析的影响）。3.6离心压缩机的特性调节5实际气体状态方程管网特性（阻力）曲线22052()82errrQLcLpppppDD=2erggpppZRTZRT2222202516()gerrLZRTppQpCLQD管网特性曲线3.6离心压缩机的特性调节6压缩机工作点：管路特性曲线与压缩机特性曲线的交点。稳定工作点条件：压缩机的排气量等于管网的进气量；压缩机提供的排气压力等于管网所需的端压。质量守恒、能量守恒压缩机的工作点3.6离心压缩机的特性调节7压缩机特性曲线管路特性曲线工作点流量公式222dspapbQ222erppCLQ22srappQbCL压缩机的工作点3.6离心压缩机的特性调节8压缩机的串联3.6离心压缩机的特性调节压缩机串联的应用场合：当一台离心压缩机单独工作时的压力不能满足输气工艺要求时，则可借助压缩机串联形式满足要求。（工程实例）9压缩机的串联3.6离心压缩机的特性调节10如前面分析：性能曲线变陡、稳定工况区变窄、应取第二级的稳定工况区宽于第一台。串联特性：①总压比：压比乘积②质量流量>单机流量③管路阻力下降压缩机的串联3.6离心压缩机的特性调节112102bQa2102Qba1212,TTpp111111TpTpmmmmppTT111111111111111111111QQQTppTQQmmm气体状态方程和多变过程压缩机的串联3.6离心压缩机的特性调节1221)1(200210210222QbabaaQbabQamm11)1(2000,,,QQbabBaaAmmε2=A-B0Q12两台离心压缩机串联后的特性方程压缩机的串联3.6离心压缩机的特性调节13•串联工作时，由于第二台压缩机的进口压力比第一台的进口压力高，因此第二台的进口体积流量小于第一台，更容易进入喘振区，而当流量大到一定程度时，第一台压缩机的压力比接近于1，而出口温度升高，此时第二台压缩机的进口体积流量大于第一台，因此第二台压缩机比第一台更早达到堵塞流量，也就是说，压缩机串联工作时，喘振流量变大、堵塞流量变小，稳定工作范围变窄，且主要受到第二台的限制。•为了使串联工作时有较宽的稳定工作范围，第二台压缩机应有较大的稳定工作范围。压缩机的串联3.6离心压缩机的特性调节14压缩机的并联3.6离心压缩机的特性调节15压缩机的并联3.6离心压缩机的特性调节并联特性：①总流量增加，单台流量变小②并联后管路阻力系数增大162102bQa2102Qba并联后2111212112)(12QQQQQQQ020022022)(12babbaabaQ任意两台离心压缩机并联后的特性方程两台压缩机并联特性曲线压缩机的并联3.6离心压缩机的特性调节17两台压缩机特性完全相同22,,1)(111000QQQbQbabaaa并联后的特性方程为210210242bQaQba压缩机的并联3.6离心压缩机的特性调节18•并联工作时，如果由于...
