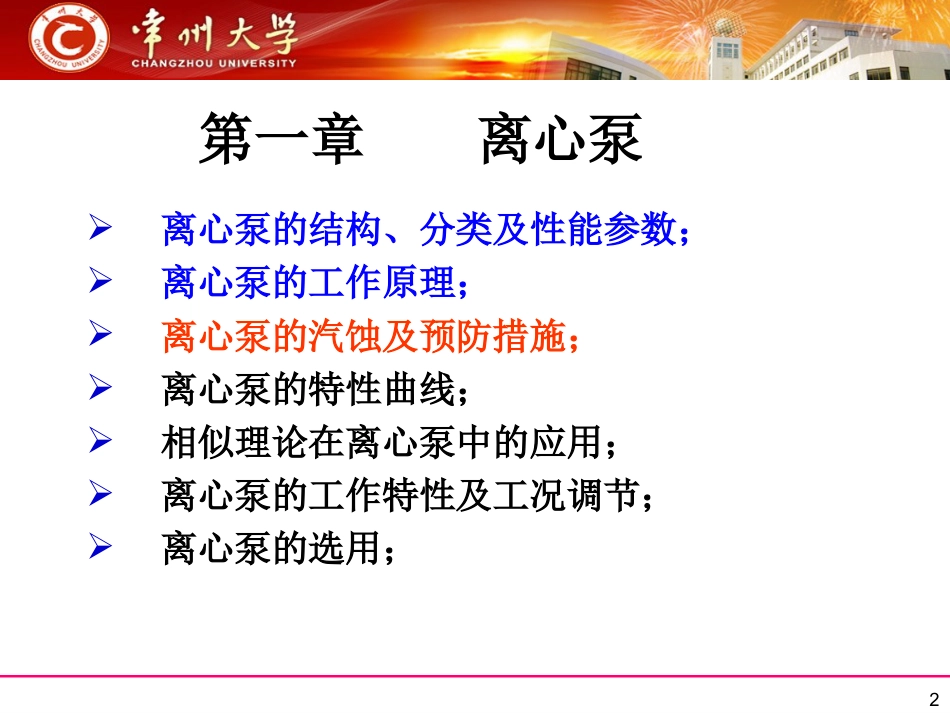

泵与压缩机油气储运工程系吕晓方乐行楼44612离心泵的结构、分类及性能参数；离心泵的工作原理；离心泵的汽蚀及预防措施；离心泵的特性曲线；相似理论在离心泵中的应用；离心泵的工作特性及工况调节；离心泵的选用；第一章离心泵31.3离心泵的汽蚀与预防措施（1）汽蚀机理及危害（掌握）（2）汽蚀余量及判别（掌握）（3）吸上真空度及泵的安装高度（掌握）（4）离心泵抗汽蚀措施（掌握）本节要求41.3离心泵的汽蚀与预防措施问题的提出离心泵的汽蚀问题离心泵运行过程中由于操作问题会遇到“巨响”；离心泵在检修时，会在叶轮叶片的表面发现麻点或蜂窝状的痕迹，有时甚至叶片会有穿孔现象。51.3离心泵的汽蚀与预防措施离心泵的汽蚀原理液体进入叶轮之前，压力一直下降；进入叶轮后获得能量，压力升高。泵内压力最低点位于叶片入口附近某截面处（K截面），若PkPv,即在泵入口处液体具有的能头除了要高出液体汽化压力外，还应当有一定的富余能头，这个富余能头成为汽蚀余量。（有效汽蚀余量和必需汽蚀余量）91.3离心泵的汽蚀与预防措施汽蚀余量与判别定义：液流自吸入罐经吸入管路达到泵入口（s-s截面）时的能头高出汽化压力Pv的富余能头。该值越大，越不容易发生汽蚀。22ssvapcpNPSHggg表征从（A-A基准面）到（s-s截面）的剩余能头高于Pv的能力（富余能头），可由伯努利能量方程进行计算。与泵的吸入管路特性密切相关。（思考？）有效汽蚀余量NPSHa101.3离心泵的汽蚀与预防措施汽蚀余量与判别111.3离心泵的汽蚀与预防措施汽蚀余量与判别121.3离心泵的汽蚀与预防措施汽蚀余量与判别必需汽蚀余量NPSHr定义：液流从泵入口（s-s截面）到泵内压力最低点（k-k截面）的全部能头损失（含k截面处的速度能头）。该值越小，泵的抗汽蚀性能越好。22krskNPSHchg表征从（s-s截面）到（k-k截面）需要消耗的能头（所需能头），理论计算复杂，一般由离心泵厂家经实验给出。与泵自身结构紧密相关。（思考？）131.3离心泵的汽蚀与预防措施汽蚀余量与判别141.3离心泵的汽蚀与预防措施汽蚀余量与判别必需汽蚀余量的另外表达形式151.3离心泵的汽蚀与预防措施汽蚀余量与判别汽蚀判别式离心泵不发生汽蚀的条件为：2222sskssvpcppcpgggggg222222==ksskssvrskaNPSHcpcppcphNPSHgggggggarNPSHNPSH161.3离心泵的汽蚀与预防措施汽蚀余量与判别离心泵汽蚀判别式：arNPSHNPSH离心泵不发生汽蚀arNPSHNPSH离心泵开始发生汽蚀arNPSHNPSH离心泵发生严重汽蚀171.3离心泵的汽蚀与预防措施吸上真空度与泵安装高度181.3离心泵的汽蚀与预防措施吸上真空度与泵安装高度有效汽蚀余量与吸入管路特性191.3离心泵的汽蚀与预防措施吸上真空度与泵安装高度方法一依据允许吸上真空度201.3离心泵的汽蚀与预防措施吸上真空度与泵安装高度方法二依据允许汽蚀余量211.3离心泵的汽蚀与预防措施离心泵的抗汽蚀措施221.3离心泵的汽蚀与预防措施小结掌握离心泵的汽蚀原理理解有效汽蚀余量与必需汽蚀余量的概念掌握汽蚀判别式理解吸上真空度的概念，会求解离心泵安装高度掌握离心泵抗汽蚀措施
